LZB-GA24型玻璃轉子流量計

發布時間：2025-01-17     瀏覽次數：
LZB-GA24型玻璃轉子流量計

LZB-GA24型玻璃轉子流量計是眾多玻璃轉子流量計的一種產品，由于其具有測量精度高，穩定性好，互換性好等特點，以及可以提供毫米、百分、流量標尺以方便不同的用戶選擇使用。
LZB-GA24型玻璃轉子流量計主要技術參數：

型 號 公稱通徑
DN（mm）		 測 量 范 圍 精度
（%）		 工作溫度
（℃）		 工作壓力
（MPa）
水20℃
（L/h）		 空氣
101325Pa20℃（m3/h）
LZB-GA24-15
LZB-GA24-15F		 15 4~40 6.3~63 10~100
12~120 16~160 20~200
25~250 30~300 36~360
40~400 46~460 63~630
65~650 75~750		 0.12~1.2 0.2~2
0.3~3 0.4~4
0.5~5 0.6~6
0.8~8 0.9~9
1.2~12 2~20		 1.5
2.5		 -20~+60
或者
-20~+120
（特殊訂制）		 ＜1.0
LZB-GA24-25
LZB-GA24-25F		 25 40~400 50`500 63~630
80~800 100~1000
120~1200 160~1600
200~2000 250~2500
300~3000		 1.6~16 2~20
2.5~25 3~30
4~40 5~50
6~60
LZB-GA24-40
LZB-GA24-40F		 40 160~1600 200~2000
250~2500 300~3000
400~4000 ?500~5000		 5~50 6~60
8~80 9~90
12~120		 ＜0.9
LZB-GA24-50
LZB-GA24-50F		 50 250~2500 300~3000
400~4000 500~5000
630~6300 800~8000
1000~10000 1500~15000
4000~16000		 10~100 12~120
16~160 20~200
30~300		 ＜0.7

☆注：型號后面“F”為防腐型（法蘭與浮子材質為不銹鋼材質）

LZB-GA24型玻璃轉子流量計安裝尺寸
公稱通徑
DN（mm）

窗口尺寸
a×b

L

C

D

E

15

37×302



φ65

φ95

4-φ14

25

52×294

500

φ85

φ115

40

64×278

φ110

φ145

4-φ18

50

94×266



φ125

φ160

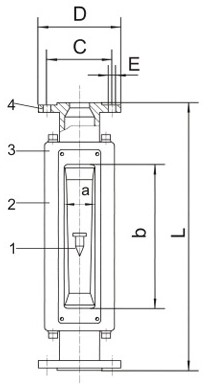

玻璃轉子流量計尺寸圖
LZB-GA24型玻璃轉子流量計安裝尺寸 LZB-GA24型玻璃轉子流量計各部件材質：
1浮子材質

2防護罩材質

3視窗

4法蘭材質

SS304 SS316

45#鋼

亞克力透明板

45#鋼 SS304
